Puente SWR de 1 MHz-1000 MHz, puente de reflexión RF, puente direccional de estacionaria, adecuado para mediciones de red RF de antena (A)

Antena: Radio
Marca: Kahdsvby
Color: como en la imagen
Impedancia: 50 Ohmios
Fabricante: Kahdsvby
Número de unidades: 123.5 Gramos

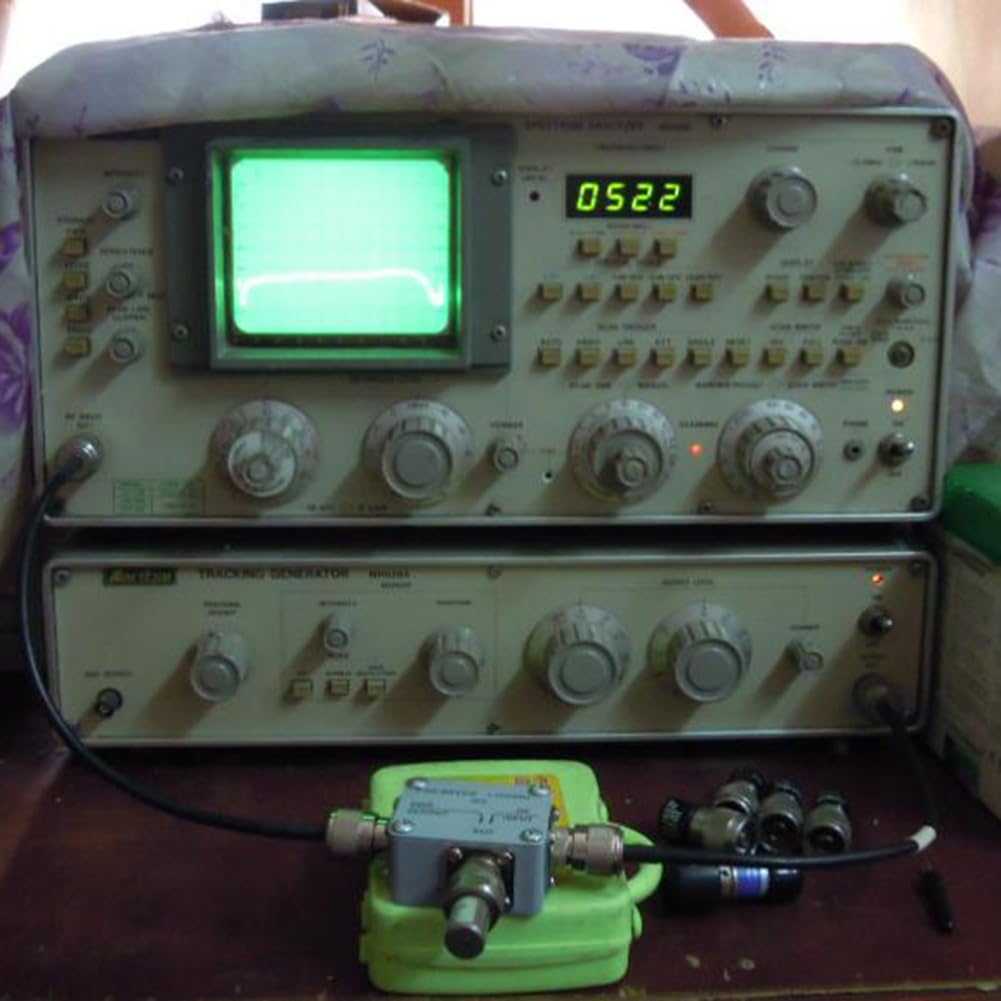

- La siguiente es una introducción al uso general del puente de reflexión: autocalibración de la directividad del puente reflectante: conecte el puente de reflexión eléctrico a la salida de la fuente de señal de seguimiento del analizador de espectro, el rango de frecuencia del analizador de espectro se establece en 1~1000 MHz, el nivel es de 100 MHz por rejilla y la amplitud de salida de fuente de señal de seguimiento es de 0 dBm (otros también son posibles
- El puente es un sensor que mide el coeficiente de reflexión para la medición de la red de RF. La señal reflejada emitida tiene la amplitud y también la información de fase, un ancho de frecuencia y una característica direccional alta. El puente se puede combinar con la fuente de traza con la simple aplicación de un analizador o escáner de espectro de RF. Podemos medir la pérdida de retorno y la reflexión de toda la banda de frecuencia del dispositivo.
- En combinación con un voltímetro vectorial o un medidor de voltaje vectorial, puede medir con precisión el circuito de impedancia vectorial de la fuente de señal aplicada y completar la prueba y depuración del circuito de ajuste de RF. Medición ampliamente utilizada de dispositivos de depuración, circuitos de RF y radio, televisión y comunicación, como mediciones de antena y depuración.

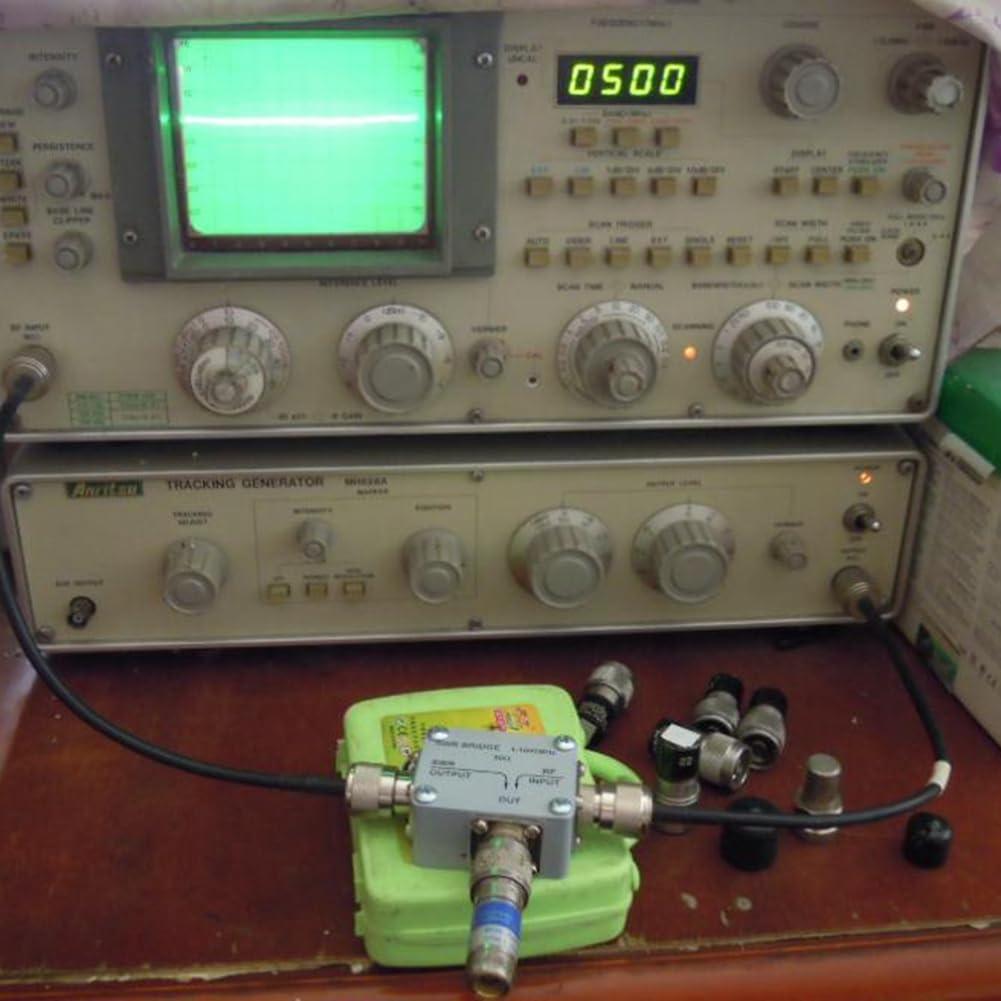

- todos los siguientes se miden por la salida de 0 dBm)El extremo DUT del puente de reflexión (el extremo del dispositivo a probar) está abierto. (No hay nada conectado, la frecuencia es baja y los requisitos no son altos; la frecuencia es alta, los requisitos son altos, el abridor debe estar conectado
- Debido a que hay una superficie final de prueba (referencia de posición), la capacidad del conductor externo no puede ser con el núcleo interior abierto, etc. El bloque N es simplemente circuito abierto), la señal de 1 GHz no es alta, simplemente podemos abrir el bloque N. Anote la amplitud del analizador de espectro.
